奶箱提手模具装配及分析

   在奶箱提手模具设计过程中，UG提供强大的装配建模功能。

  在奶箱提手模具装配建模过程中，将塑料制品提升为组模型。在奶箱提手模具设计过程中，装配模型中的所有组件与组模型相关，如果组模型作了修改，装配模型中所有组件也随之自动修改。

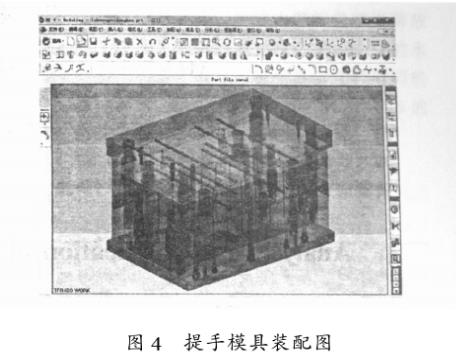

  用户可利用Mold wizard提供的标准模架库导入标准模架(如DME、LKM等著名公司的模架产品)，利用标准件库导入标准件，从而组成一副完整的模具。本例采用的是LKM-C模架，由标准件库导入定位环、浇口套、顶杆、流道、冷却道等，构成了一副完整的模具，如图4所示。

  三维装配的优点在于从三维的角度对整个装配进行有限元分析。在计算机上，可进行CAE流体力学分析。如在充填塑料过程中出现排气不畅、充型不满、熔接痕等问题，即可对奶箱提手模具结构进行修改，以避免在制造完成后出现问题，从而将各种问题消除在设计阶段。
