奶箱提手模具结构设计及装配

  奶箱提手模具结构建模情况如下：

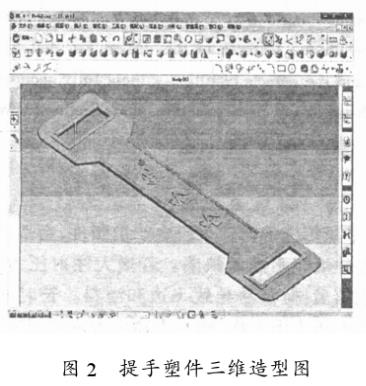

  进入UG NX4.0，奶箱提手模具在建模环境下，选择[成型特征]工具条的[长方体]指令，经[抽壳]、[实体剪切]以及[倒圆角]等操作来创建牛奶箱提手模具实体模型，如图2所示。

  用Mold wizard进行奶箱提手模具设计

  Mold wizard是UG的一个奶箱提手模具设计模块，专门用于注塑模具的设计。它使用的向导技术可指导用户完成模具的设计过程，模具的设计制具、缩放控制、自动的模腔布局、分模功能、模架工具、标准件工具和库，分别对应Mold wizard工具条中的各个图标，且图标的排列顺序与实际的奶箱提手模具设计过程相似。
